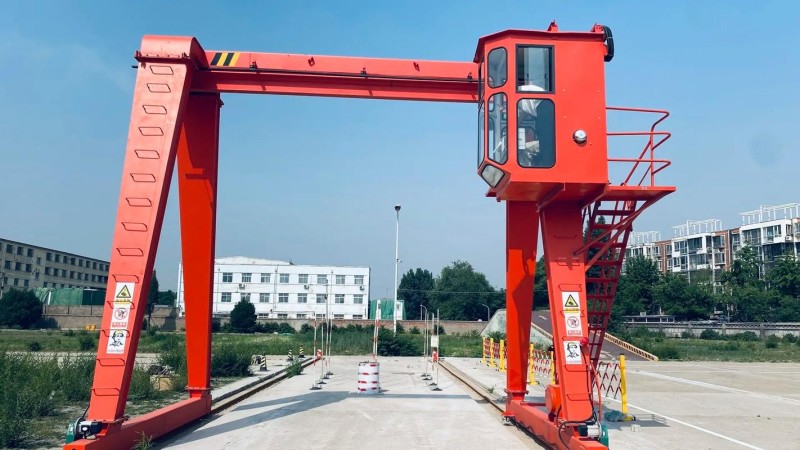

Анализ системы ключевых устройств безопасности портальных (мостовых) кранов

Система защиты крана представляет собой многоуровневую систему защиты, состоящую из нескольких звеньев, обычно охватывающих три уровня: «раннее предупреждение – автоматическое управление – окончательная защита», образуя цепочку прогрессивной защиты.

I. Защита от перегрузки и высоты (предотвращение перегрузки и столкновения с краном)

1. Ограничитель грузоподъемности

Одно из ключевых устройств, обеспечивающих безопасную эксплуатацию оборудования, в основном используемое для предотвращения повреждения конструкции или даже опрокидывания из-за перегрузки.

Многоуровневый механизм реагирования:
Этап раннего предупреждения (примерно 90–95% от номинальной нагрузки): Система будет выдавать непрерывные звуковые и визуальные предупреждения, напоминая оператору о приближении нагрузки к пределу.

Этап управления (примерно 100–110% от номинальной нагрузки): Автоматически отключает подъемную силу в направлении подъема, запрещая дальнейший подъем, но, как правило, сохраняет функцию опускания для своевременной разгрузки.

Требования к эксплуатации: Данное устройство должно оставаться работоспособным; ручная настройка параметров или блокировка сигнала строго запрещены.

2. Ограничитель высоты подъема

Когда крюк или другое подъемное устройство достигает заданного предельного положения, подъемная операция автоматически останавливается.

Основные функции: Предотвращение столкновений между подъемным устройством и барабаном или шкивом; предотвращение чрезмерного растяжения или даже обрыва троса; снижение риска падения предметов с высоты.

Распространенные формы: Включая противовесный тип, винтовой тип и т. д.

II. Защита от перегрузки (предотвращение чрезмерного перемещения и столкновений)

1. Ограничитель перемещения (тележка/подставка)

Используется для контроля диапазона перемещения крана и его тележки.

Функция: Когда оборудование достигает конечного положения на рельсах, оно автоматически отключает привод в соответствующем направлении, чтобы предотвратить чрезмерное перемещение.

Значение: Эффективно предотвращает серьезные аварии, такие как сход с рельсов, опрокидывание или сход с рельсов.

2. Буферное устройство

В качестве последней линии защиты при отказе системы ограничения.

Принцип работы: При столкновении оборудования с концом пути оно поглощает энергию удара за счет деформации материала (например, резины, полиуретана) или гидравлического демпфирования, тем самым уменьшая степень повреждения.

Место установки: Оба конца крановой тележки; оба конца тележки; конец пути, где останавливается транспортное средство.

3. Устройство для очистки пути

Очищает путь во время работы.

Функция: Удаляет мусор, такой как гравий, железная стружка и снег; обеспечивает плавную работу колес и снижает риск схода с рельсов.

Требования к использованию: Очищающая пластина должна обеспечивать соответствующий зазор с поверхностью рельса (обычно около 10 мм, в соответствии с инструкцией к оборудованию), обеспечивая баланс между эффективностью очистки и контролем износа.

III. Защита от воздействия окружающей среды и ветра (применимо для работ на открытом воздухе)

1. Ветрозащитное и противоскользящее устройство

Используется для предотвращения смещения крана сильным ветром, когда он не работает.

Распространенные формы:
Рельсовые зажимы: фиксируют рельсы для обеспечения устойчивости.
Анкерные устройства: соединяют оборудование с фундаментом с помощью цепей или штифтов (наиболее надежный вариант).
Ограничители колес (колесные колодки): ограничивают вращение колес.
Требования к использованию: При превышении скорости ветра заданного значения работу следует немедленно остановить и принять ветрозащитные меры.

2. Устройство контроля и сигнализации скорости ветра

Используется для мониторинга изменений скорости ветра в режиме реального времени.

Требования к установке: Устанавливается на верхней части крана в свободном от ветра месте, с наветренной стороны.

Функция: При превышении скорости ветра заданного значения автоматически подается сигнал тревоги, напоминающий оператору о необходимости остановить работу или принять меры по усилению защиты.

IV. Специальные устройства защиты

1. Система предотвращения столкновений

Подходит для ситуаций, когда несколько устройств используют одну и ту же направляющую или когда имеются неподвижные препятствия.

Принцип работы: Использует лазерную, инфракрасную или беспроводную технологию измерения расстояния для автоматического замедления или остановки работы, когда расстояние становится меньше безопасного диапазона.

2. Концевой выключатель перемещения

Устройство, которое управляет состоянием включения/выключения цепи в зависимости от положения движения.

Способ работы: Когда движущаяся часть касается заданного положения, стопорный блок активирует концевой выключатель перемещения, что приводит к срабатыванию цепи и остановке оборудования.

Типы:
Механические (контактные): Простая конструкция, высокая надежность
Бесконтактные (например, инфракрасные): Отсутствие износа, более длительный срок службы
Концепция безопасности и общая взаимосвязь

Эти устройства вместе образуют полную систему защиты, имеющую следующую логическую схему взаимосвязи:
Контроль нагрузки → Ограничение высоты → Контроль перемещения → Амортизатор столкновений → Защита окружающей среды → Вспомогательные меры безопасности

В практической эксплуатации следует уделять особое внимание следующим мерам:
Проведение проверок безопасности перед началом ежедневной работы
Проведение регулярных профессиональных проверок и калибровок
Обеспечение исправности всех устройств безопасности

Ключевой принцип: Устройства безопасности должны быть не только «полностью укомплектованы», но и «функционально надежны». При обнаружении каких-либо отклонений или неисправностей необходимо немедленно принять меры; эксплуатация с неисправностью строго запрещена.
